Наши преимущества
Сегодня рынок виброопор / виброизоляторов для трансформаторов представлен большим количеством изделий от резиновых ковриков с радиусным вырезом, которые имеют минимальную эффективность, до пружинных виброизоляторов, которые совсем не подходят для поглощения высокочастотных колебаний трансформаторов.
Компания ООО "АВМИТ" производит виброопоры согласно требований государственных стандартов в части конструкции и применяемых материалов.
Соблюдение требований к конструкции виброопор и применяемых материалов
1. Виброопоры / виброизоляторы должны иметь верхние металлические накладки
Верхняя металлическая накладка кратно увеличивает рабочую поверхность амортизатора (площадь воздействия колеса на резиновый амортизатор) и эффективность виброизоляторов.

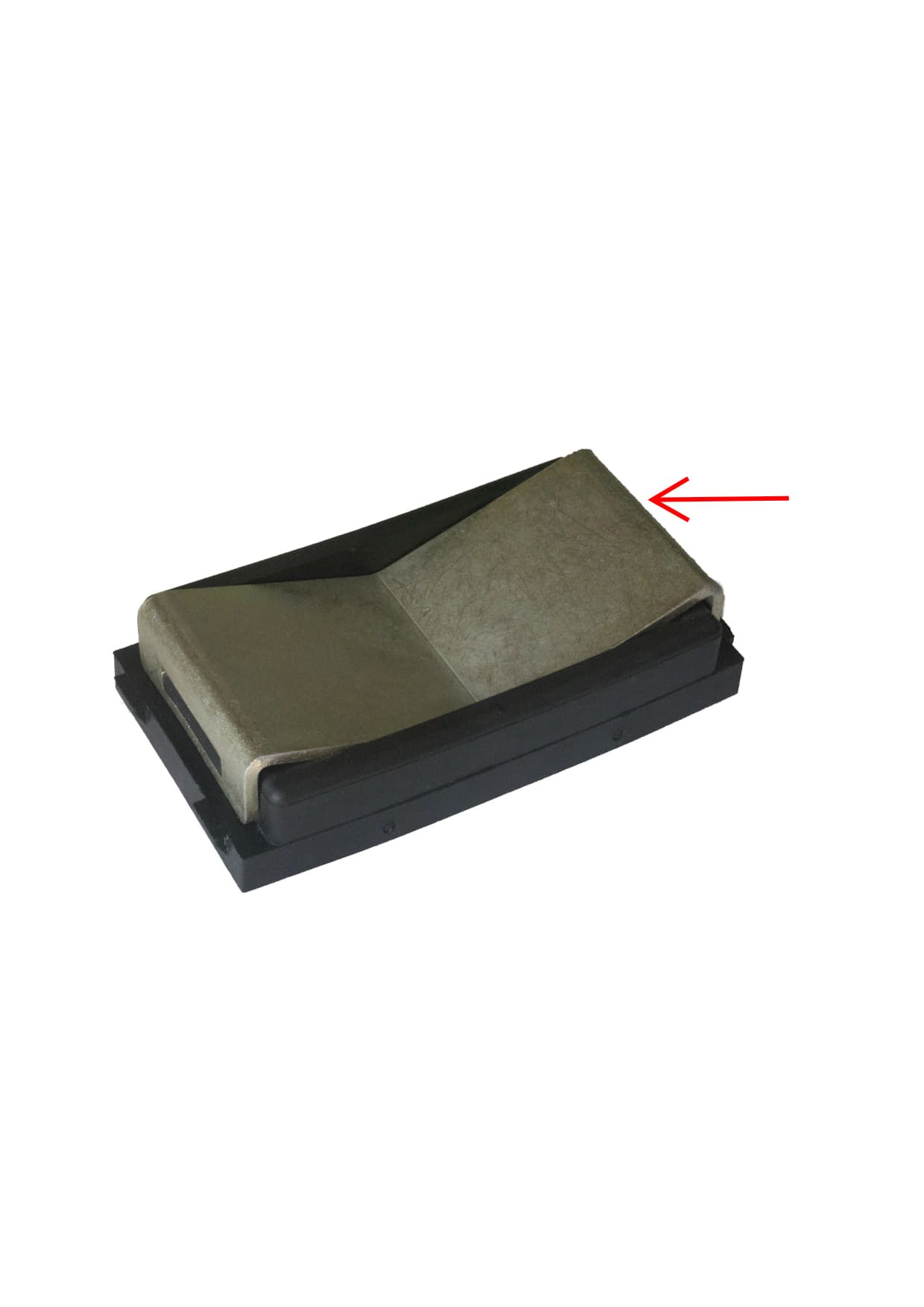

<---- Верхняя металлическая накладка
Накладка должна иметь достаточную толщину/упругость для исключения локальных промятий.
<---- Верхняя металлическая накладка
Накладка должна иметь достаточную толщину/упругость для исключения локальных промятий.
Все виброизоляторы/виброопоры/амортизаторы для машин и промышленного оборудования согласно ГОСТ 32586-2013, ГОСТ 11679.1-2018, ГОСТ 17053.1-80 имеют металлические накладки.
При отсутствии возможности установить виброизоляторы, под плоские поверхности станины оборудования укладывают резиновые прокладки/коврики. Виброизоляция и срок службы таких прокладок в разы меньше, чем у соответствующих виброопор.
При отсутствии возможности установить виброизоляторы, под плоские поверхности станины оборудования укладывают резиновые прокладки/коврики. Виброизоляция и срок службы таких прокладок в разы меньше, чем у соответствующих виброопор.
Примечания (ГОСТ 32586-2013)
1 Рабочими считают указанные в чертежах поверхности резинового массива виброизолятора, которые после его установки в узел и во время эксплуатации изменяют свою первоначальную форму под воздействием прикладываемых нагрузок.
2 Нерабочими считают указанные в чертежах прочие поверхности резинового массива виброизолятора.

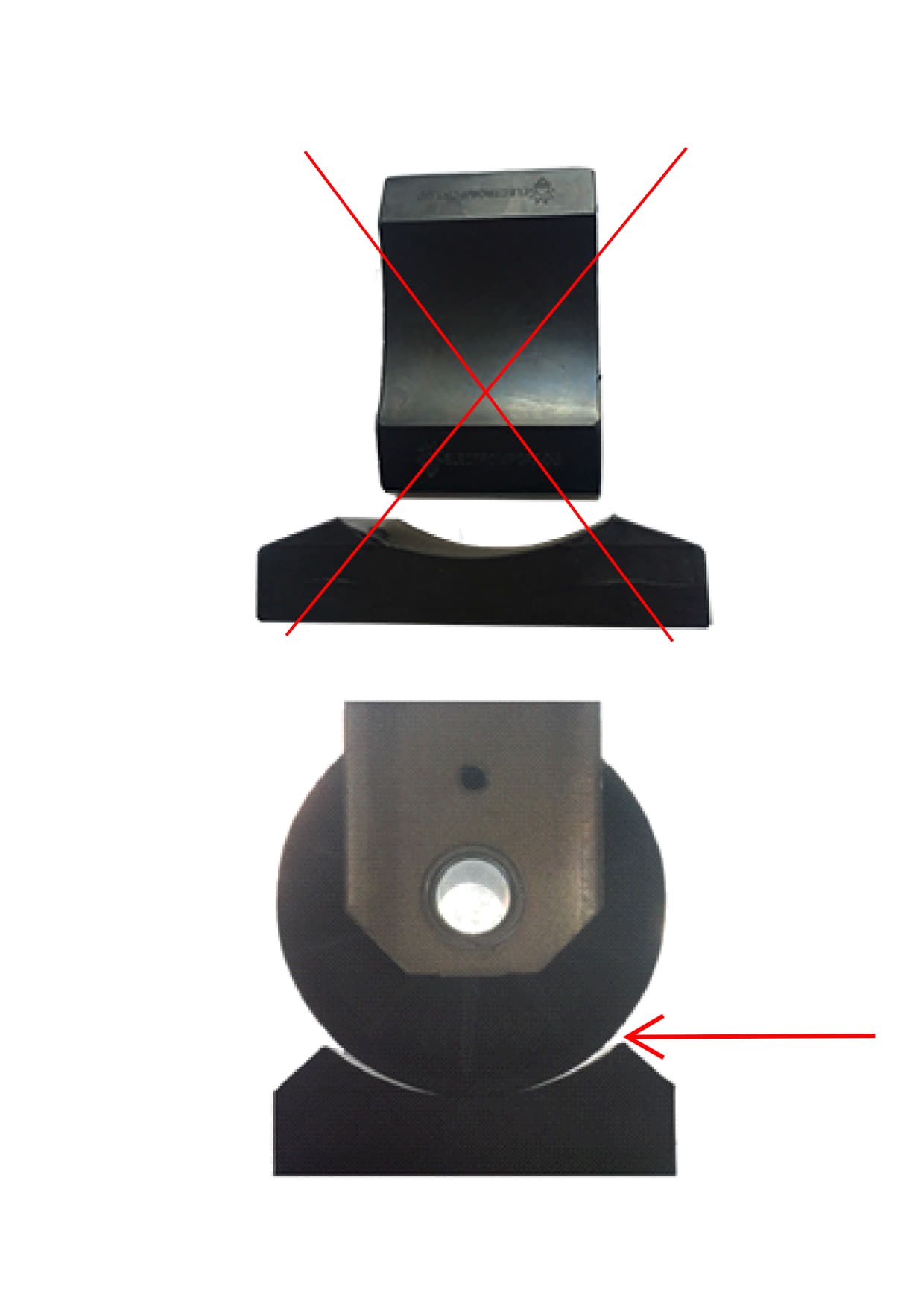

Пример
Виброопора / виброизолятор имеет криволинейную поверхность диаметром 140 мм, ширину 70 мм. Опора не имеет металлической накладки и устанавливается под колесо диаметром (диаметром 125 мм).
Рабочая поверхность амортизатора согласно ГОСТ 32586-2013 в разы превышает НЕ рабочую поверхность.
Вывод
2 Нерабочими считают указанные в чертежах прочие поверхности резинового массива виброизолятора.
Пример
Виброопора / виброизолятор имеет криволинейную поверхность диаметром 140 мм, ширину 70 мм. Опора не имеет металлической накладки и устанавливается под колесо диаметром (диаметром 125 мм).
Рабочая поверхность амортизатора согласно ГОСТ 32586-2013 в разы превышает НЕ рабочую поверхность.
Вывод
Виброопора рассчитана не верно. При внушительных размерах опора не обеспечивает заявленного виброгашения и снижения шума трансформатора.

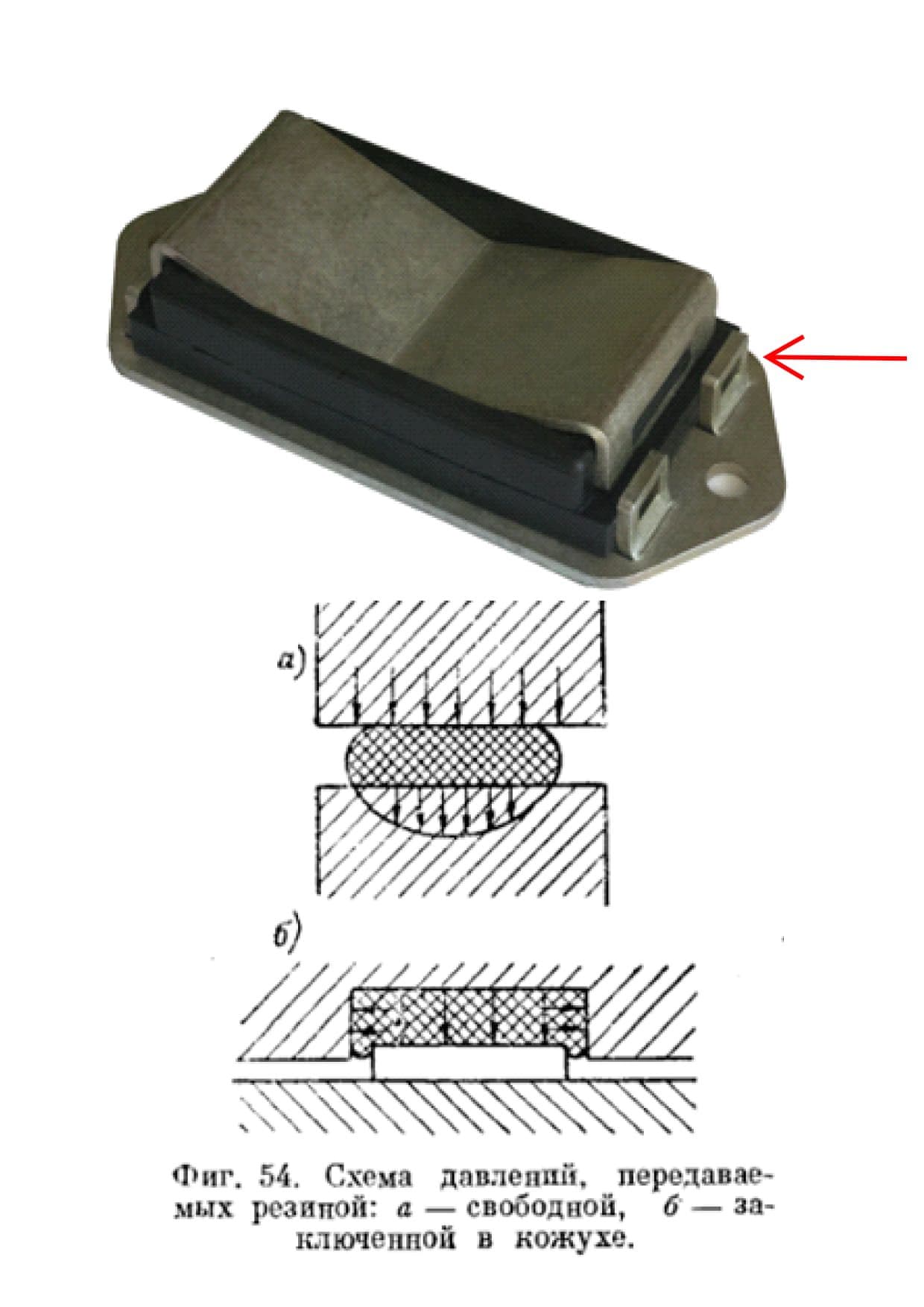

2. Виброопоры / виброизоляторы должны иметь основание
Стенки основания должны плотно прилегать к амортизатору.
Правильно спроектированное основание снижает вертикальную и горизонтальные деформации амортизатора, препятствует промятию резины со временем, обеспечивает восприятие бОльших нагрузок и сохранение свойств изделия продолжительное время.

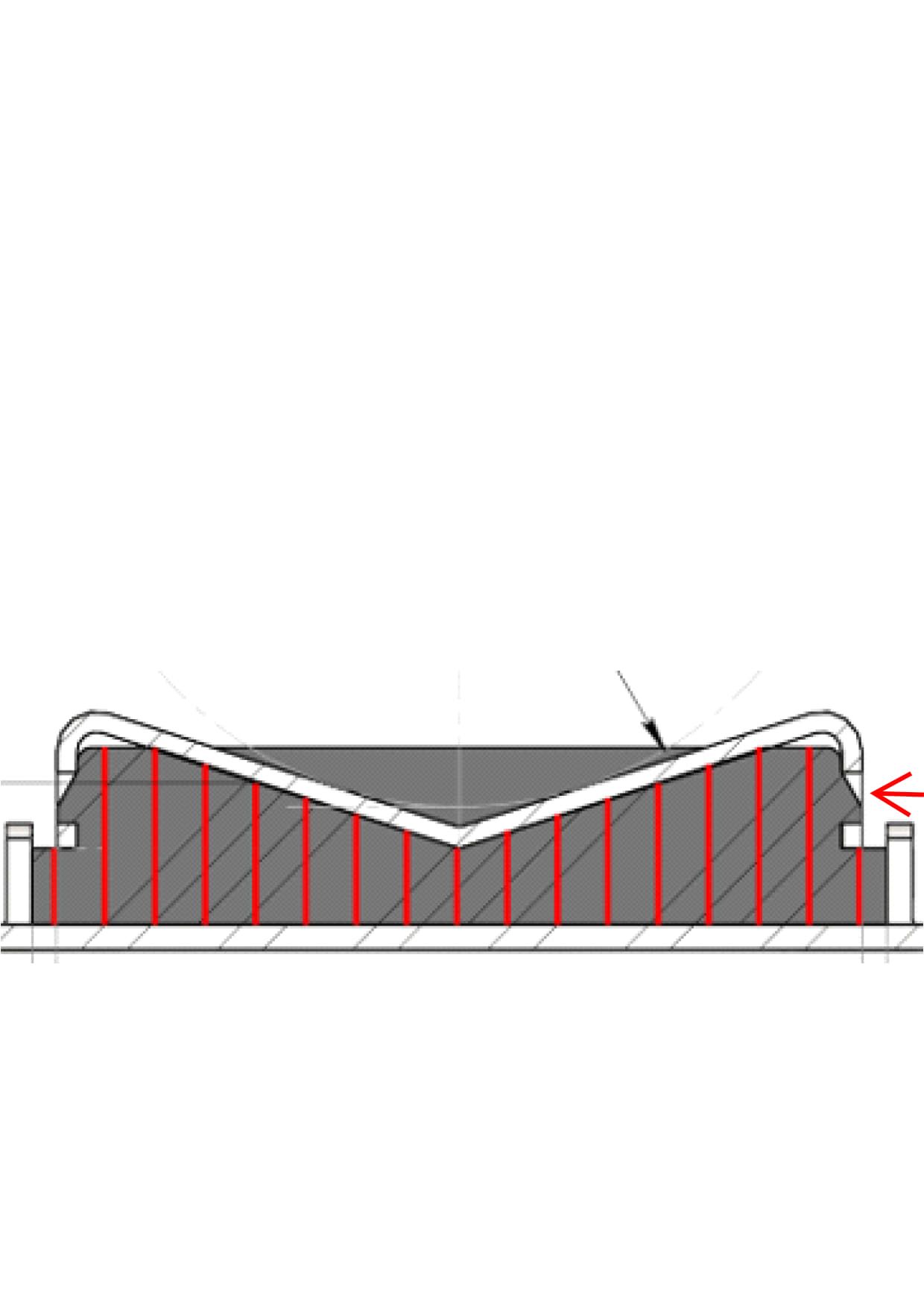

3. Параметры рабочей зоны
Высота и площадь поверхности рабочей зоны должны иметь расчёт исходя из массы трансформатора и требований к снижению шума.
Чем больше площадь и высота рабочей зоны, тем выше степень виброгашения и понижения шума трансформатора.
